概要

ダッシュボードはポイントのリアルタイムな状況を一目で把握することができる UI です。 ユーザが設定した任意の期間の時系列データを可視化します。 ダッシュボード内の UI は定期的にポイントの時系列データを読み込んで最新の状態を画面に反映します。

ユーザはタイムスライダを操作し、任意の時間に遡って、その時点の時系列データを確認することができます。

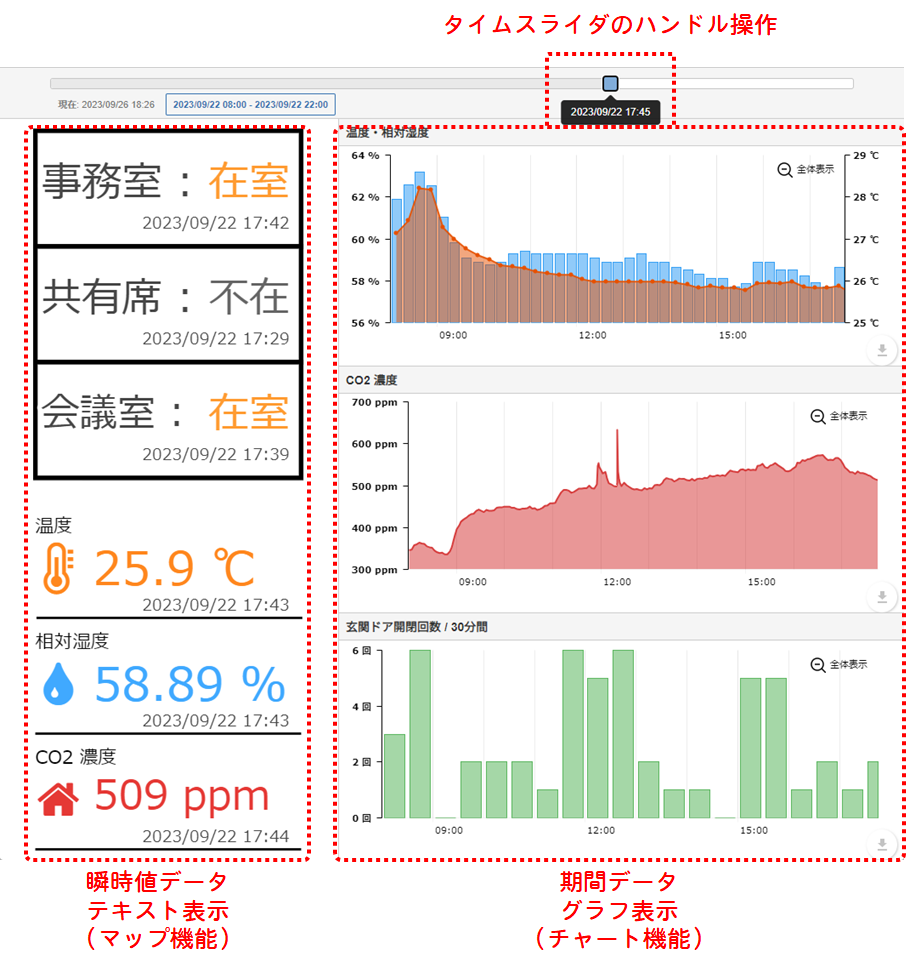

主な機能

マップ

マップはポイントデータの表示スタイルやレイアウトをユーザが自由にカスタマイズできる UI です。

下図のように可視化されます。 マップ編集画面上では「スポット」と呼んで管理しています。

スポット

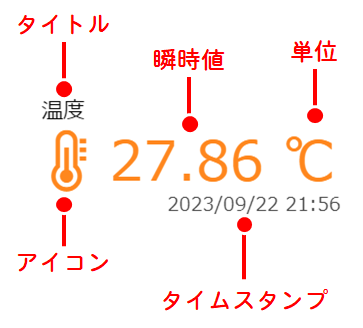

スポットはポイントの瞬時値データを表します。 ポイントを指すタイトルやアイコン、瞬時値とその時のタイムスタンプなどの要素で構成されています。 これらの色やフォントサイズ、テキスト、アイコンなどはカスタマイズ可能です。

1 つのマップ内には複数のスポットを配置できます。 マップ編集画面のレイヤ上でスポットをドラッグすることで自由に移動できます。

複数のスポット

チャート

チャートはポイントの期間データをグラフ化します。 表示期間はユーザが操作するタイムスライダの範囲に連動します。

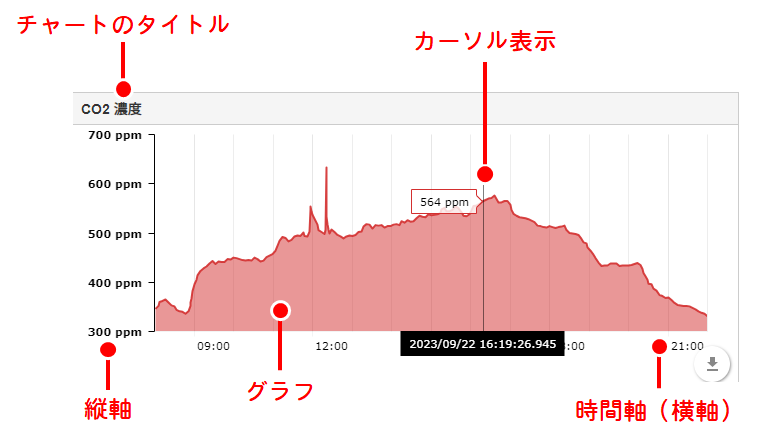

期間データのグラフ表示

1 つのチャートに複数のポイントのデータをグラフ化することもできます。

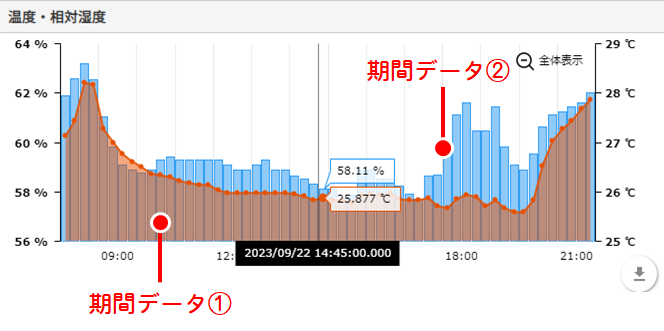

複数の期間データ
